| ブランド名: | EVERCROSS |
| モデル番号: | COMPACT-200; COMPACT-100; CHINA 321 ; PB 100; LSB; GWD; DELTA; 450,など |
| MOQ: | 交渉 |
| Price: | 1000USD ~ 2000USD Per ton |
| 配達時間: | 交渉 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム |
| 属性 | 価値 |
|---|---|
| 製品名 | ベイリー橋 |
| 鉄鋼 | S355JR,S355J0,S460J0,ASTM Gr65,Gr50,など |
| タイプ | CB100,CB200 |
| デッキ | 鉄板 |
| スタンダード | AASHTO,BS5400,AS5100,IRCなど |
| 年間生産 | 1001000 トン |

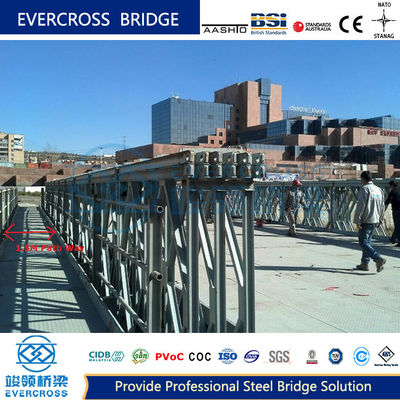

ベイリー橋軽量な部品,便利な解体,そして強い適応性によって特徴づけられる鋼製の橋です.簡単なツールと人材で迅速に建設できます.
当初は軍事用として開発されたベイリー橋は,現在,救助や災害救援,交通工学,市水保全プロジェクト,危険な橋の強化に広く使用されています.例えば2008年の5.12の温泉地震の際に ベイリーブリッジは救援物資の輸送と避難に重要な役割を果たしました
| コンスト | セクション アコードの面積 (cm2) | 屈曲因数 (cm3) | 慣性の瞬間 (cm4) |
|---|---|---|---|
| SS | 25.48 | 5437 | 580174 |
| SSR | 50.96 | 10875 | 1160348 |
| DS | 50.96 | 10875 | 1160348 |
| DSR1 | 76.44 | 16312 | 1740522 |
| DSR2 | 101.92 | 21750 | 2320696 |
| TS | 76.44 | 16312 | 1740522 |
| TSR2 | 127.40 | 27185 | 2900870 |
| TSR3 | 152.88 | 32625 | 3481044 |
| QS | 101.92 | 21750 | 2320696 |
| QSR3 | 178.36 | 38059 | 4061218 |
| QSR4 | 203.84 | 43500 | 4641392 |
パネルの材料の強度:σS=345MPa
材料の許容力:[σ]=0.8×σS=276 MPa
許容されるベアリングストレスの量:[N]= [σ]×F×φ=276×2548×0.751=528kN=54t
パネルの許容されたモメント:[M]= [N]×h=528×2.134=1127kN·m=115t·m
| 単車線: | 標準道路: 3.15m / 4.2m | シングルレーン 30フィート~200フィート |
| 双車線: | 標準道路:7.35m | 双車線 30フィート~180フィート |
| 負荷: | 異なる要求に応じて設計 | |
| デッキ: | 鉄板 | |
| 橋の種類: | CB100,CB200 | |
| カテゴリー | 仕様 |
|---|---|
| エヴァークロス 鋼筋橋 | ベイリーブリッジ (コンパクト200,コンパクト-100,LSB,PB100,中国-321,BSB),モジュールブリッジ (GWD,デルタ,450型など),トラスブリッジ,ウォーレンブリッジ,アーチブリッジ,プレートブリッジ,ビームブリッジ,箱梁橋吊り橋,ケーブル橋,浮動橋など |
| 設計の幅 | 10Mから300M 単一スパン |
| 輸送方法 | 単車道,二重車道,多車道,歩道,ETC |
| 負荷容量 | AASHTO HL93.HS15-44,HS20-44,HS25-44,BS5400 HA+20HB,HA+30HB,AS5100 トラック-T44,IRC 70RクラスA/B,NATO STANAG MLC80/MLC110 トラック-60T,トレーラー-80/100Tnなど |
| 鉄鋼の種類 | EN10025 S355JR S355J0/EN10219 S460J0/EN10113 S460N/BS4360 グレード55CAS/NZS3678/3679/1163/グレード350,ASTM A572/A572M GR50/GR65GB1591 GB355B/C/D/460Cなど |
| 証明書 | ISO9001,ISO14001,ISO45001,EN1090,CIDB,COC,PVOC,SONCAPなど |
| 溶接 | AWS D1.1/AWS D1.5AS/NZS 1554または同等の |
| ボルト | ISO898,AS/NZS1252,BS3692または同等の規格 |
| ガルバニゼーションコード | ISO1461AS/NZS 4680ASTM-A123,BS1706または同等の規格 |
