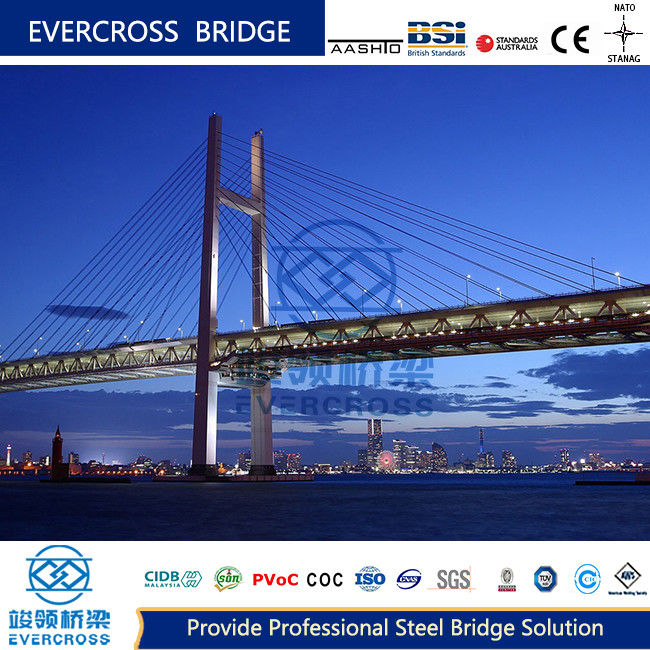

モジュラルの鋼ケーブル塔橋恒久的な硬いフレーム大幅な跨度

ブランド名:	EVERCROSS
モデル番号:	COMPACT-200; COMPACT-100; CHINA 321 ; PB 100; LSB; GWD; DELTA; 450,など
MOQ:	交渉
Price:	1000USD ~ 2000USD Per ton
配達時間:	交渉
支払条件:	L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム

詳細情報

製品の説明

詳細情報

起源の場所:

中国

証明:

CNAS; COC; PVOC; SONCAP; CIDB;FORM E;FORM L; FORM M, etc

製品名:

ケーブル橋

材料:

鉄鋼

スパン:

大きいスパン

タイプ:

鉄筋橋

使用:

常設橋

長さ / 幅:

カスタマイズ

パッケージの詳細:

詳細な順序に従って

ハイライト:

モジュール式鋼ケーブル塔橋

モジュール式ケーブル直線橋

大幅なスパンケーブル支架橋

製品の説明

モジュラー型鋼ケーブルタワー恒久的な硬いフレーム大幅の橋

基本規格

製品名	ケーブル橋
材料	鉄鋼
スパン	大きいスパン
タイプ	鉄筋橋
使用	常設橋
長さ / 幅	カスタマイズ

構造概要

横切りの橋としても知られるケーブル橋は,橋塔に固定された複数のケーブルによって主梁が直接支えられている構造システムを備えています.このシステムには3つの主要要素があります圧縮塔,緊張したケーブル,そして曲がった梁体.

主要成分

メインライト:通常はコンクリート,鋼コンクリート複合体,または純鋼構造から作られている
ケーブルタワー:主にコンクリート構造物,いくつかの鋼コンクリート組み合わせや純鋼の変形物
待ってケーブル:鉄鋼線や鉄鋼糸などの高強度材料から製造される

ケーブル付きの設計により梁の曲がり瞬間が著しく減少し,梁の寸法が小さくなり (通常は跨度の1/50〜1/200) 橋の横断能力が増加する.

スパン構成

ツインタワー3 スパン:大幅な長さで大きな川を横断するのに最適
シングルタワーダブルスパン小型から中型の川や都市運河に適しています
多塔設計:塔の移動とビームの屈曲瞬間を制御するために注意深く設計する必要があります

複数の塔のケーブル支架橋の設計の鍵は,真電荷重の下の中央塔頂の水平移動を制御し,メインビームの中間スパンブリングモメントを削減することです.

ケーブルタワー設計

ケーブル塔は構造的支柱と美学的な要素の両方で機能する.それらの設計は,死荷の下で軸圧縮を維持しながらケーブル配置に対応する必要があります.一般的な構成には,単列型が含まれます.A型とY型タワー

ステイケーブルの取り付け

現代のケーブル付き橋は,通常4~20mの間隔を持つ密度の高いケーブルシステムを使用し,ビームモメントの減少,固定のシンプルさ,建設の安全性の利点を提供しています.

構造上の利点

特殊な横断能力を持つコンパクトな梁の寸法
最小空隙と高度制限
複雑な固定構造は必要ない
カンチリーバーの施工方法への適応性

エバーグロス鋼橋の仕様

橋の種類	ベイリー,モジュール式,トラス,ウォーレン,アーチ,プレート,ビーム,ボックスビーム,懸垂,ケーブルスタイ,浮動橋
設計範囲	10Mから300Mの単一スパン
輸送道	単車線,二車線,多車線,歩道
負荷容量	AASHTO HL93.HS15-44からHS25-44,BS5400 HA+20HBからHA+30HB,NATO STANAG MLC80/MLC110および様々な国際規格
鉄鋼類	EN10025,ASTM A572,GB1591を含む複数の国際規格
認証	ISO9001,ISO14001,ISO45001,EN1090及び様々な国際準拠証明書
