| ブランド名: | EVERCROSS |
| モデル番号: | COMPACT-200; COMPACT-100; CHINA 321 ; PB 100; LSB; GWD; DELTA; 450,など |
| MOQ: | 交渉 |
| Price: | 1000USD ~ 2000USD Per ton |
| 配達時間: | 交渉 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム |
| 属性 | 値 |
|---|---|

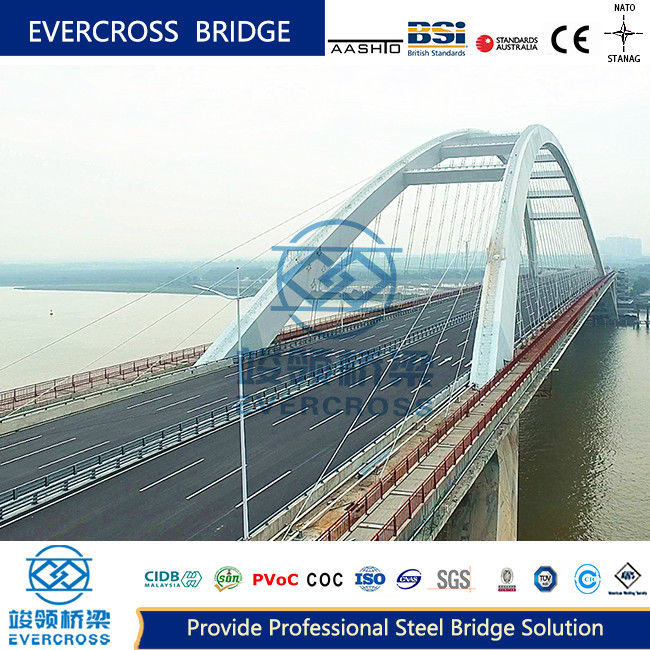

| 製品名 | 鋼アーチ橋 |
| 橋床版 | コンクリート床版 |
| タイプ | 上部支持型、中部支持型、下部支持型 |
| 材質 | プレハブ鋼 |
| 表面仕上げ | ショットブラスト、塗装 |
| 用途 | 高速道路、鉄道、歩道橋 |
鋼アーチ橋の上部構造は主に以下で構成されています:
鋼アーチは、トラスアーチ、箱アーチ、またはプレートアーチとして設計できます。トラスアーチ橋は、特に大きなスパンに適しています。
主に軸方向の圧力と部分的な曲げモーメントに耐える主要な荷重支持部材。箱型、管型、またはトラス型の断面で利用可能。
床版荷重をアーチリブに伝える力伝達コンポーネント。剛性（鋼管/形鋼）または柔軟性（高強度鋼線）の構成で利用可能。
非推力アーチの場合、軸方向の引張力によってアーチの推力を支持します。剛性または柔軟性のある構成で利用可能。
横方向の剛性と安定性を確保し、一般的な構成には、一字型、K字型、X字型、およびメーター型のブレースが含まれます。
耐疲労性: 性能劣化なしに、繰り返しの荷重サイクルに耐えます。
高耐久性: 湿気、化学物質、および温度変化に耐性があります。
構造効率: 最適な荷重配分のための優れた強度対重量比。
| カテゴリー | 仕様 |
|---|---|
| 橋の種類 | ベイリー橋、モジュール橋、トラス橋、ウォーレン橋、アーチ橋、プレート橋、ビーム橋、箱桁橋、吊り橋、斜張橋、浮橋 |
| 設計スパン | 10Mから300Mの単スパン |
| 車道 | 片側車線、両側車線、多車線、歩道 |
| 耐荷重 | AASHTO HL93.HS15-44、HS20-44、HS25-44、BS5400 HA+20HB、HA+30HB、AS5100 Truck-T44、IRC 70R Class A/B、NATO STANAG MLC80/MLC110 |
| 鋼材グレード | EN10025 S355JR S355J0/EN10219 S460J0/EN10113 S460N/BS4360 Grade 55C、AS/NZS3678/3679/1163/Grade 350、ASTM A572/A572M GR50/GR65、GB1591 GB355B/C/D/460C |
| 証明書 | ISO9001、ISO14001、ISO45001、EN1090、CIDB、COC、PVOC、SONCAP |
